En cualquier proyecto de rehabilitación compleja, y más aún cuando se trata de un edificio con características singulares, la capacidad de comunicar la propuesta de forma clara y comprensible se vuelve un factor decisivo. A menudo, los planos y los renders no logran transmitir la profundidad espacial, las proporciones reales y la integración volumétrica del conjunto como lo hace una maqueta física.
Para afrontar este reto de visualización, Hill International y GCA ARCHITECTS confiaron en la experiencia de CTRLX, empresa especializada en maquetas profesionales en Madrid, que desarrolló una maqueta arquitectónica capaz de presentar el proyecto ante clientes, administraciones y otros agentes clave, facilitando la comprensión del diseño desde su fase inicial.
Desarrollo del proyecto: convertir planos en un modelo claro y visual
El objetivo principal era crear una maqueta atractiva y comprensible para perfiles muy diferentes: promotoras, inversores, responsables públicos y equipos técnicos. Para ello, el equipo de arquitectos y especialistas de CTRLX analizó la documentación del proyecto y definió la escala, materiales y estilo que mejor permitirían comunicar la propuesta.

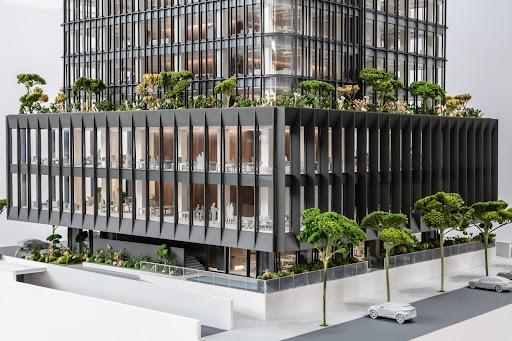

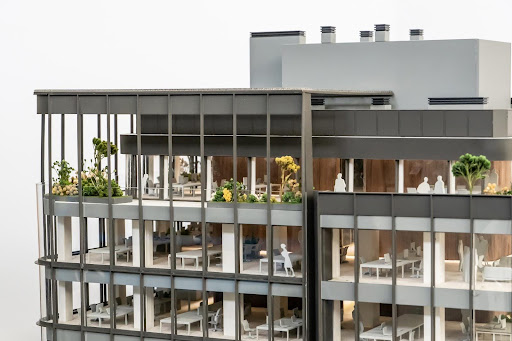

La maqueta debía mostrar tanto la volumetría general de la torre como las transformaciones contempladas en la rehabilitación. Para lograr el nivel de detalle deseado, se combinaron materiales tradicionales con la precisión de los sintéticos técnicos. Por ejemplo, para la fachada se utilizó metacrilato transparente de alta refracción para simular el comportamiento real del vidrio, mientras que para forrar los suelos de las oficinas se optó por la loneta que aporta una textura realista.
Además, la maqueta no se limitó a reproducir la torre, sino también el contexto urbano y los espacios exteriores para visualizar accesos, circulaciones y condiciones de implantación.
Proceso de fabricación: corte láser e impresión 3D
El flujo de fabricación se estructuró en varias fases, alineándose con métodos propios de la ingeniería y la arquitectura:
Precisión estructural mediante corte láser
Primero, se prepararon los archivos digitales (modelos, planos, cortes, secciones) según las especificaciones recibidas.
Las piezas planas (fachadas, cubiertas, plataformas y elementos del entorno) se fabricaron mediante corte láser. Esta tecnología permite obtener piezas limpias, precisas y perfectamente ensamblables, aportando un acabado profesional.
Fabricación por impresión 3D
Paralelamente, se utilizó la tecnología de impresión 3D para resolver volumetrías complejas como cúpulas, cornisas, elementos ornamentales de la torre o geometrías irregulares difíciles de reproducir mediante corte plano.
Además, la impresión 3D facilitó la creación de mobiliario y elementos de vegetación, que son vitales para dar escala humana al conjunto.

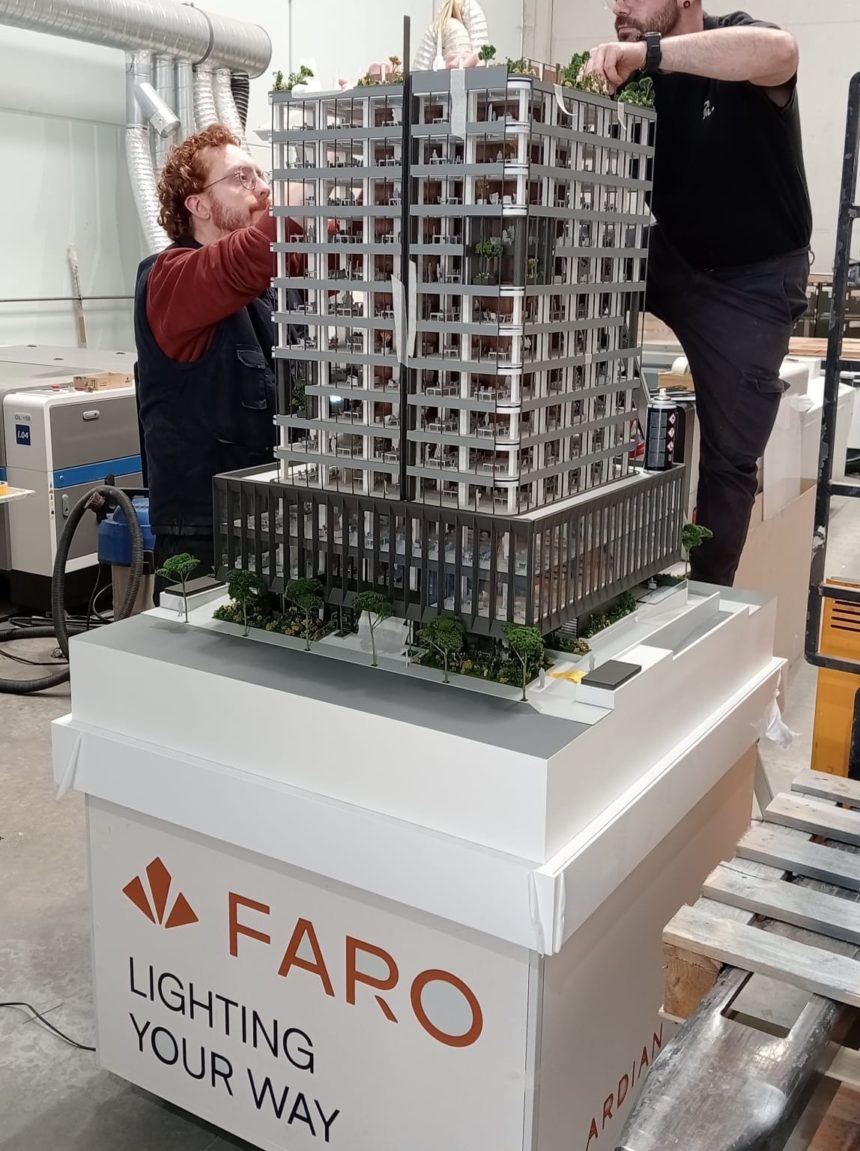

La integración de estas piezas impresas con la estructura cortada a láser y los sistemas de iluminación LED (instalados en los falsos techos de la maqueta) dio como resultado un modelo vivo. La luz, integrada planta por planta, no solo iluminaba el espacio, sino que también destacaba la calidad de los materiales y la profundidad de la intervención.
Utilidad de la maqueta: presentación, visualización y toma de decisiones
La maqueta de la torre desarrollada por CTRLX cumplió varias funciones clave en el proceso de rehabilitación del Edificio Faro:
- Presentación del proyecto ante inversores: hizo posible que todos los agentes pudieran ver y comprender la intervención sin necesidad de interpretar planos técnicos.
- Soporte para la toma de decisiones: la maqueta ayudó a comparar alternativas, estudiar accesos y validar aspectos del diseño antes de avanzar a fases posteriores.
- Visualización del impacto sobre el entorno: la maqueta también permitió analizar cómo la rehabilitación afectaría al entorno, algo crítico en intervenciones sobre patrimonio.
- Herramienta de comunicación: permitió que todos los agentes implicados (arquitectos, promotoras, constructoras) compartieran la misma visión del proyecto, evitando interpretaciones erróneas y mejorando los tiempos de validación.
Conclusión
El trabajo desarrollado por CTRLX para GCA ARCHITECTS y Hill International demuestra que, en la era del render hiperrealista, una maqueta arquitectónica bien resuelta es un recurso técnico fundamental en los proyectos de rehabilitación complejos.
Más allá de su valor visual, son valiosas herramientas que ayudan a comunicar mejor, evitar incertidumbres y tomar decisiones con mayor seguridad.
Gracias a la experiencia del equipo de CTRLX y al uso combinado de tecnologías de corte láser y impresión 3D, la maqueta del Edificio Faro logró su objetivo de aportar claridad, impacto visual y una imagen profesional del proyecto desde sus primeras fases.
